Устройство и особенности конструкции циклона пылеуловителя У21-ББЦ

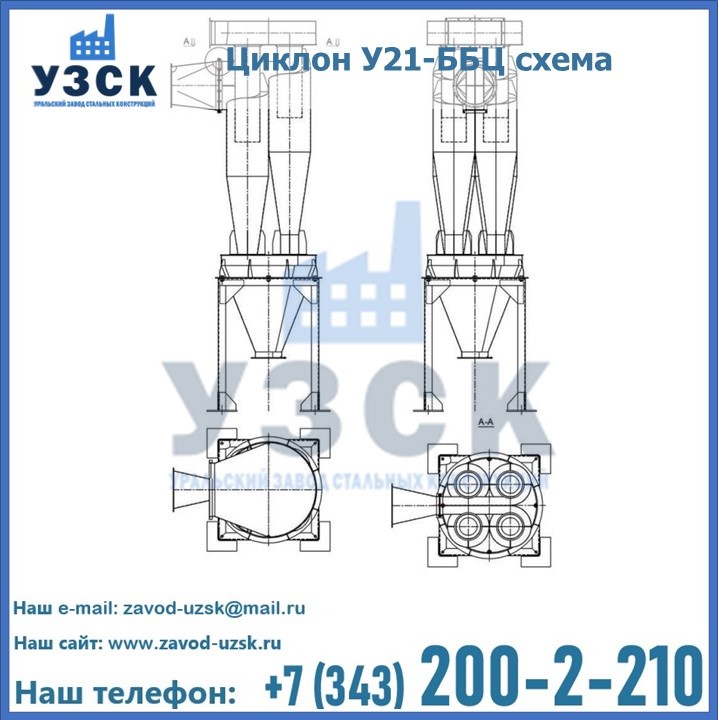

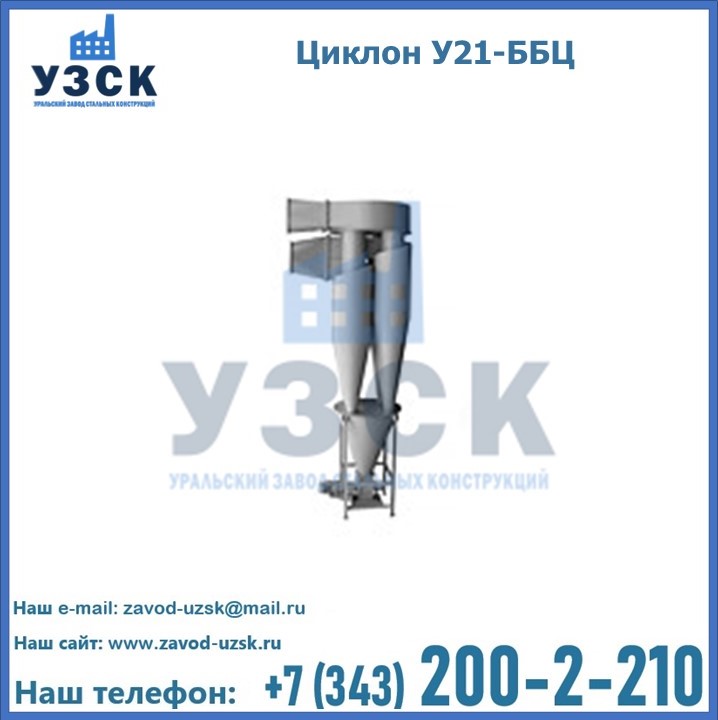

Группа циклонов У21-ББЦ выполняет функцию основного узла батарейной установки. Система циклонов очищает запыленный воздух от частиц пыли. Батарейная установка У21-ББЦ образует единую сварную конструкцию, состоящую из четырех циклонов соединенных двумя крышками. Крышки крепятся сверху и снизу циклонов. К верхней крышке с помощью болтов прикреплена сборная коробка, на нижней установлен сборный конус. Кроме того, Сборная коробка оснащена фланцем для соединения установки с выходным патрубком при выбросе очищенного воздуха вбок. Выходной патрубок оборудован ответным фланцем и прокладкой. С помощью данного элемента, как говорилось выше, воздуховод очищенного воздуха присоединяется к батарейной установке. Входной патрубок, имеющий ответный фланец и прокладку, подает запыленный воздух батарейную установку У21-ББЦ. Сборный конус выполняет сбор осаженной пыли, и является, по сути, сварным коническим переходником тоже оснащенным двумя фланцами. Один фланец соединяет сборный конус с нижней крышкой батареи, ко второму присоединен агрегат шлюзовых затворов, который, в свою очередь, выводит собранную пыли в пылепровод. Агрегат шлюзовых затворов состоит из системы шлюзовых затворов, приводов и выпускных патрубков по количеству циклонов. Батарейная установка размещается на станину, представляющей собой сварную металлоконструкцию из профильного проката.
Технические характеристики циклонов-пылеуловителей У21-ББЦ
Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | D вх, мм | Выход, а х в | Масса, кг |
---|---|---|---|---|---|---|
Циклон У21-ББЦ-200 | 1060-1325 | 200 | 2280 | 195 | 330х120 | 120 |
Циклон У21-ББЦ-225 | 1325-1680 | 225 | 2450 | 215 | 360х140 | 140 |
Циклон У21-ББЦ-250 | 1650-2090 | 250 | 2620 | 245 | 390х160 | 160 |
Циклон У21-ББЦ-275 | 2050-2530 | 275 | 2790 | 255 | 420х180 | 182 |
Циклон У21-ББЦ-300 | 2400-3020 | 300 | 2960 | 285 | 450х200 | 206 |
Циклон У21-БЦЦ-325 | 2850-3560 | 325 | 3140 | 300 | 485х225 | 232 |
Циклон У21-ББЦ-350 | 3250-4130 | 350 | 3320 | 320 | 520х250 | 260 |
Циклон У21-ББЦ-375 | 3750-4750 | 375 | 3500 | 350 | 570х275 | 290 |
Циклон У21-ББЦ-400 | 4250-5300 | 400 | 3670 | 380 | 620х300 | 320 |
Циклон У21-ББЦ-425 | 4750-6000 | 425 | 3835 | 400 | 645х310 | 350 |
Циклон У21-ББЦ-450 | 5400-6740 | 450 | 4000 | 420 | 670х320 | 382 |
Циклон У21-ББЦ-475 | 6060-7520 | 475 | 4170 | 460 | 705х335 | 416 |
Циклон У21-БЦЦ-500 | 6700-8350 | 500 | 4350 | 480 | 740х350 | 452 |
Циклон У21-БЦЦ-525 | 7350-9220 | 525 | 5410 | 490 | 775х365 | 491 |
Циклон У21-ББЦ-550 | 8100-10140 | 550 | 4680 | 520 | 810х380 | 531 |
Принцип работы циклонов У21-ББЦ
Воздушные потоки, содержащие частицы пыли, поступают через входной патрубок в батарейную установку, где их движение становится вращательно-винтообразным. Под воздействием центробежной силы сухие частицы пыли, как имеющие более тяжелый вес, прижимаются к внутренним стенкам циклонов, замедляют скорость и перемещаются вниз в сборный отсек. При помощи шлюзовых затворов собранный мусор проталкивается в пылепровод, а освобожденные от пыли воздушные потоки выводятся через выхлопные трубы батарейной установки в воздуховод очищенного воздуха.
Область применения батарейных установок У21-ББЦ в Сургуте
С помощью батарейных циклонов У21-ББЦ осуществляется улавливание среднедисперсной пыли в пневмотранспортных системах и аспирационных установках. Наиболее часто их используют на предприятиях по переработке зерновых культур, а также различных пищевых производствах и в сфере сельского хозяйства.
Производительность такой батарейной установки составляет 95-98% очистки воздуха от крупной зерновой пыли.
Уральский Завод Стальных Конструкций в Сургуте изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить пылеуловитель нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить циклоны или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
